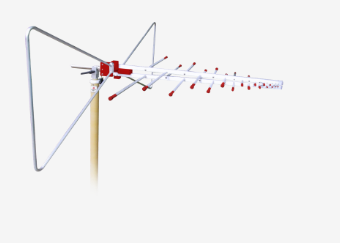

产品型号

ALX-4000E

频率范围

25 MHz至4 GHz

最大输入功率

200 W（intermtt.）
100 W（cont.）

阻抗

50Ω

接头

N型母头

等向型增益（LP-Section）

6.4 +/- 1.2 dBi

天线系数

7 ... 34 dB / m

驻波比(SWR)典型值

<1.5

前后项功率比

20 dB（f> 150 MHz）

交叉极化

> 20 dB（30 MHz ...... 1 GHz）

3 dB波长宽度典型值。（E平面）

45°-65°（f> 150 MHz）
≈78°（f <150 MHz）

3 dB波长宽度典型值。（H平面）

90°-120°（f> 150 MHz）

尺寸（宽x长x深）

1500 x 910（1240）x 620毫米

重量

3.1千克

定位（索引环）

22毫米管

用途

辐射抗扰度测试
发射测试

技术规格

MAX-9

频率范围

600 MHz - 10.5 GHz

最大输入功率

300 W（f = 1 GHz）
150 W（f = 6 GHz）

标称阻抗

50Ω

接头

N型母头

各向同性增益

（典型值）10.3 dBi±1.5 dB

天线系数

18 ... 41 dB / m

SWR典型值

<1.5（f <7 GHz）

前后项功率比

> 25 dB（典型值）

交叉极化

> 30 dB（典型值）

半功率波束宽度（E-Plane）

46°±10°

半功率波束宽度（H平面）

48°±10°

尺寸（宽x长x深），单位mm

460（+215）x 270 x 270

重量

3.7千克

固定

Ø22mm安装管

用途

辐射抗扰度测试
发射测量

产品型号

HAX-6

频率范围

500 MHz - 6 GHz

最大输入功率

仅受N连接器限制

接头

N型母头

增益

6 ... 18 dBi

天线系数

19 ... 29 dB / m

驻波比SWR典型值。

<2

尺寸（宽x长x深），单位mm

424 x 314 x 820

重量

4.1千克

固定

Ø22mm安装管

材料

铝

用途

辐射抗扰度测试
发射测量

产品型号

 SAX-10

频率范围

9 kHz - 30 MHz

天线因素

+10 dB / m±1.5 dB

场强测量的上限

1 V / m（F = 1 MHz，1 dB压缩）输入衰减器，可选择更高的场强

场强测量的下限

内部噪音限制：
典型。
-3dBμV / m / 10 MHz，CISPR-Quasipeak，9 kHz带宽
典型值。-8dBμV/ m / 10 MHz，
平均检波器，9 kHz带宽

单极放大器的输出

BNC连接器，fem。，50Ωnom。

电源

9.6 V / 1100 mAh NiMH

尺寸及重量

长度包括螺纹连接1米，
重量约为0.2千克

单极（杆）

180 x 80 x 40 mm（WxHxD），无
BNC连接器（母）和控制器。

放大器

顶板220 x 120 mm，
重量约为0.7 kg

单极（杆）的构造

铝棒直径16毫米，带
螺纹孔M8

放大器的构造

橱柜由铝型材制成。
顶板3mm铝材质

三脚架的螺纹

1/4“，3/8”

技术规格

LAX-10

标称频率范围

9 kHz - 30 MHz

连接器，女性

50欧姆，BNC

fict的天线因素。电场强度

20 dB / m

H场强度的天线因子

-31.5 dB /Ω

环直径

0.5米

场强测量范围QP-Detector / 9 kHz IF-Bandwidth

30 - 130dBμV/ m

场强测量范围AV-Detector / 200 Hz IF-Bandwith

8 - 130dBμV/ m

电池容量充足的运行时间

典型的12h

电池容量

12 V NiMH 1.9 AH

推荐充电器

ACS 110

安装螺纹

1/4“，3/8”

尺寸（宽x长x深），单位mm

520 x 585 x 120

重量

1.9千克
